In diese Halterung können nur 9x9 cm große BGA-Schirme aus Edelstahl eingespannt werden. Wenn Sie mit 8x8 cm großen Schablonen arbeiten wollen, müssen Sie eine andere Schablone wählen. Ein Präzisions-Kit zum Reballing von Ball Grid Array-Schaltungen mit verbesserter Chip-Klemmung durch zwei federbelastete Sperrklinken; für x- und y-Achse getrennt. Dieses anspruchsvollere BGA-Schaltkreis-Haltesystem eignet sich besonders für das Reballing einer Reihe identischer Chips.

Halterung und Schablone für BGA-Schaltungen zum einfachen Reflow. Die Vielseitigkeit der Montageplattform liegt in der Möglichkeit, BGA-Dies mit Befestigungslöchern mit einem Raster, das sowohl 8x8 cm als auch 9x9 cm entspricht, dank der doppelten Befestigungslöcher zu klemmen. Der Halter ist somit mit allen verfügbaren Edelstahlschablonen und Schablonensets aus unserem Sortiment kompatibel.

Verstellbarer Aluminiumhalter für minimalistische BGA-Schablonen zum Reflowing von BGA-Chips. Es handelt sich um eine Aluminiumschiene, in der sich zwei bewegliche Griffe befinden, die mit einer versenkten Inbusschraube arretiert werden. Zusammen bilden sie die Backen des Schraubstocks, die die BGA-Chipschablone - bis zu 50 mm - halten. Der BGA-Chip selbst wird unter die Schablone gelegt, wo er von einer mitlaufenden Feder gehalten wird, die gegen die Reballing-Schablone gedrückt wird. Danach müssen nur noch die Zinnkugeln für das Reballing mit dem entsprechenden Durchmesser eingelegt und mit Heißluft erhitzt werden. Ausgelegt für Schablonen mit einer maximalen Größe von 50x50mm.

J-Typ BGA-Schaltung Reflow-Vorlage

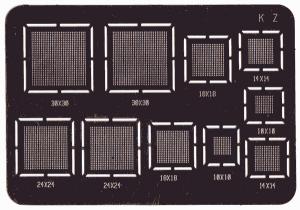

Schablone für Reflow-BGA-Schaltungen Typ K

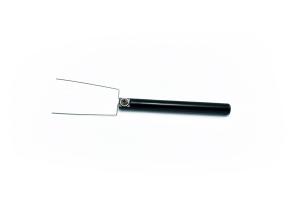

Ein Präparat zum Entfernen eines integrierten Schaltkreises von einer Leiterplatte beim Heißluftentlöten.

Flacher Pinsel mit feinen Borsten und einer großen Oberfläche zum gleichmäßigen Auftragen von Flussmittelpaste beim Reballing von BGA-Chips. Die Borsten sind sowohl fein (dünn) als auch stark und bestehen aus Kunststoff. Der Pinsel hat eine Borstenlänge von 20 mm und eine Auftragsbreite von 12 mm. Die Länge der gesamten Bürste beträgt 28 cm. Geeignet zum Auftragen von Flussmitteln.

Ein Satz Schraubendreher, Brechstangen und eine Miniaturwerkbank für die Montage einer BGA-Schaltung oder einer Handy-Grundplatte. Das Einspannen der Leiterplatte und des BGA ist auf den Fotos zu sehen; zum Einspannen der Leiterplatten sind zwei Blechverlängerungen vorgesehen, die in die Klemmbacken einrasten.

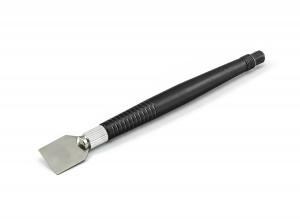

Spatel mit Metallspatel zum Auftragen von Zinnpaste auf BGA-Schablonenlöcher. Der Abstreifer Typ 1 hat einen abnehmbaren Griff; die Breite des Abstreifers beträgt 15 mm. Aufgrund der größeren Breite eignet er sich für die Arbeit mit größeren Schablonen oder als Schutzwerkzeug beim Heißluftlöten - er dient als Barriere, um den Heißluftstrom von Bauteilen abzuleiten, die keine hohen Temperaturen vertragen (Kunststoff...).

Diese Vorrichtungen sind für das Löten von BGA-Schaltungen bestimmt. Das Set enthält 6 Stück doppelseitige Werkzeuge, die Sie vor allem bei Arbeiten in der Elektronik, aber auch bei anderen feinmechanischen Anwendungen einsetzen können. DasSet enthält: Nadeln, Metallbürsten, Haken, Spitzen mit verschiedenen Enden

Breiter Schaber mit 100 mm breiter Klinge aus gehärtetem Stahl zum Abschaben von Klebstoffresten von LCD- oder Touche-Oberflächen oder anderen flachen Oberflächen, auf denen Hydrogel, Gummi, Acryl oder ähnliche Klebstoffe haften. Um effizienter zu arbeiten und die Gefahr von Kratzern auf der Oberfläche zu verringern, empfiehlt es sich, die Oberfläche und den Klebstoff mit einem Kontaktvorwärmer zu erwärmen.

Spezialpinsel mit feinen, steifen Borsten zum gleichmäßigen Auftragen von Flussmittelpaste nach der Methode des Aufschmelzens von Zinnperlen auf der Lötplatte (Kontaktvorwärmer). Mit dem Pinsel wird die Flussmittelpaste auf einen gereinigten und von Lötlegierungsresten befreiten Chip aufgetragen. Verwenden Sie die BGA-Schablone und eine geeignete Schablone, um die Perlen an ihren Platz zu setzen, damit sie in der klebrigen Konsistenz der Flussmittelpaste genau an ihrem Platz bleiben.
