Vorwärmer

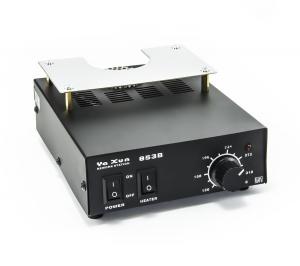

Heißluftvorwärmer für das Vorwärmen von Leiterplatten, speziell für den Bereich mit einem Kreisdurchmesser von 50 mm. Im Gegensatz zu anderen Vorwärmsystemen verwendet der Typ 853B keine Infrarotstrahlung zur Erwärmung der Leiterplatte, sondern Heißluft. Die Heizschlangen, die für die Erwärmung der Luft sorgen, haben eine Leistung von bis zu 540 W. Heiße Luft mit einer Temperatur von bis zu 350°C steht somit fast sofort nach dem Einschalten zur Verfügung. Das Aufheizen der Strahlungsfläche wie bei IR-Vorheizsystemen entfällt, die Station kann ebenso schnell abgeschaltet werden - die Abkühlung erfolgt überproportional schneller als bei einem IR-Strahler, der eine große thermische Trägheit hat. Der Durchmesser der Heißluftdüse beträgt 40 mm, Temperaturbereich: 100 ~ 350°C. Luftdurchsatz: 0,18 m3/min Durch das Vorwärmen und Erhitzen der Platte auf eine viel höhere Temperatur als die Raumtemperatur wird die Arbeit des Gießens und des Wiedereinbaus aller Arten von Bauteilen erheblich beschleunigt. Die thermische Belastung der zu montierenden Bauteile wird minimiert, da der gesamte Vorgang weniger Zeit in Anspruch nimmt und die Heißlufttemperatur nicht so hoch eingestellt werden muss und die Infrarot-Lötleistung nicht so hoch ist. Wenn Sie mit dem Löten fertig sind, können Sie das Gebläse der Station verwenden, um die Leiterplatte zu kühlen, indem Sie den Heizungsschalter in die Aus-Position schalten, um die Heizspirale abzuschalten. Die eingeblasene Luft hat nur Raumtemperatur.

Servicepad CP-320 für die Kontaktheizung von geklebten Modulen und Abdeckungen von Mobiltelefonen, Tablets und die Prüfung/Diagnose von Leiterplatten und elektrischen Teilen mit präziser Temperatur- und Zeiteinstellung der Heizzeit. Die dreilagige Heizmatte ist auf der Ober- und Unterseite mit einer glatten Silikonbeschichtung versehen, die Schäden an LCD-Bildschirmen und Abdeckungen von Mobiltelefonen und Tablets verhindert und gleichzeitig als rutschfeste Schicht auf der Werkbank dient. Im Inneren des Kissens befindet sich ein spezieller hitzebeständiger Schaumstoff mit einem über das gesamte Kissen verteilten Heizelement, das die gesamte freie Oberfläche des Kissens erwärmt. Ein Temperaturkontroll- und Steuermodul zeigt die aktuelle Temperatur und die verbleibende Heizzeit an, während die blaue Hintergrundbeleuchtung und das kontrastreiche Display eine gute Ablesbarkeit bei direktem Licht und bei schlechten Lichtverhältnissen gewährleisten. Fünf Tasten dienen zum Ein- und Ausschalten, zum Einstellen der Heiztemperatur von 10-110°C und zum Einstellen der Heizzeit von 0-900 Minuten. Auf der Unterlage befindet sich auch ein praktischer Organizer zur Aufbewahrung von Schrauben und Kleinteilen von Mobiltelefonen und Tablets. Das Heizgerät kann auch zur Prüfung der Temperaturstabilität oder zur Diagnose verschiedener elektrischer Teile, Platinen und Komponenten verwendet werden.Die Abmessungen der beheizten Fläche betragen 310 x 220 mm, was für die Erwärmung aller gängigen Größen von Tablets und Telefonen ausreicht. Die Bedienung des Pads ist sehr einfach, mit den Tasten werden die Heizzeit und die gewünschte Temperatur eingestellt, einmal gestartet, beginnt das Pad auf die eingestellte Temperatur zu heizen und gleichzeitig beginnt der Countdown, nach Ablauf des Countdowns wird das Pad komplett ausgeschaltet. Die Geschwindigkeit, mit der sich das Pad aufheizt, hängt von der gewünschten (eingestellten) Temperatur, der Größe der zu beheizenden Fläche (Display oder anderes Objekt) und der Umgebungstemperatur ab. Wird das Pad bei niedrigeren Temperaturen verwendet, kann es sein, dass es die angegebenen Temperaturen nicht erreicht. Lieferumfang: CP-320 Pad, 1m Netzkabel.

DerYihua 853A ist ein digitalerVorwärmer mit Temperaturanzeige und einem einstellbaren Temperaturbereich von 50 - 400°C zum Vorwärmen von Leiterplatten auf die spezifizierte Temperatur für einfaches Löten und Rework von BGA-Chips, QFP, PLCC, SOJ, SOP und kleinen SMD-Komponenten. Dank der Vorwärmung werden Leiterplatten und Bauteile auf die gewünschte Temperatur erwärmt, die die Bauteile nicht beschädigt und gleichzeitig nahe am Schmelzpunkt von Zinn liegt, wodurch der Reparaturprozess erheblich beschleunigt wird. Danach genügt es, den auszutauschenden Chip/Bauteil mit einer Heißluftstation oder einem Infrarot-Lötkolben leicht zu erwärmen und zu entfernen.

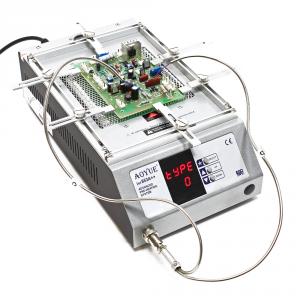

Das Aoyue 853A+ ist ein mikroprozessorgesteuertes Ganzmetall-Infrarot-Vorwärm-/Unterwärmungssystem mit einem universellen Leiterplattenhalter. Ein Quarz-IR-Heizelement mit schnellem Temperaturanstieg wird zur Erwärmung der Leiterplatte verwendet, wobei die Temperatur digital von 80 - 380°C geregelt werden kann. der Aoyue 853A+ ist ein Vorwärmer, der sich für die Nachbearbeitung von ein- und doppelseitigen Leiterplatten, für die Nachbearbeitung von BGA- und Mikro-BGA-Chips, QFP, PLCC, SOJ, SOP, kleinen SMD und anderen Bauteilen eignet und sowohl für bleihaltiges als auch bleifreies Löten verwendet werden kann.für die Montage von Leiterplatten (PCBs) ist die Station mit einem Präzisions-Leiterplattenhalter ausgestattet, der Leiterplatten aller Formen bequem aufnehmen kann. Das ausgeklügelte System aus drehbaren und ausziehbaren Schnellspannarmen kann auch runde oder ovale Leiterplatten problemlos aufnehmen. Bei Bedarf kann der Halter mit zusätzlichen Leiterplattenhaltern erweitert werden.

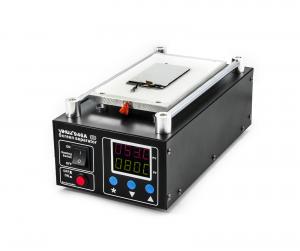

Unterhitzungs-LCD-Separator mit Vakuumpumpe Yihua 946A II zur direkten Kontaktbeheizung von Handy-Displays (Samsung, HTC, LG, Apple iPhone, Nokia, Microsoft, Huawei,..) und Tablets kleinerer Diagonalen (bis 7"), um das Schutzglas (Digitizer) vom LCD-Panel zu trennen, ohne es zu beschädigen. Durch die Erwärmung der gesamten Oberfläche wird der UV-Kleber, der die Deckgläser mit dem LCD-Panel verbindet, gelockert und das Entfernen von gerissenen Deckgläsern ohne Beschädigung des LCD-Panels selbst ist viel einfacher und der Prozess hat eine viel höhere Erfolgsquote. Im Vergleich zu einer herkömmlichen Heißluftpistole, die am häufigsten zum Aufheizen eines Bildschirms verwendet wird, ist die Verwendung einer Heißluftpistole für LCD-Bildschirme wesentlich schonender, da es nicht zu Temperaturüberschreitungen durch ungleichmäßige Wärmezufuhr kommt. Die Wärme wird gleichmäßig verteilt, so dass jeder Teil des Displays eine bestimmte Temperatur erhält, die das LCD-Panel selbst nicht zerstört. DerYihua 946A LCD-Panel-Separator hat im Gegensatz zu anderen Heizgeräten Löcher in der Platte, durch die eine leistungsstarke Vakuumpumpe Luft absaugt und so das Glas durch das Vakuum fest an der Platte hält. So haben Sie die Hände frei, um mit dem Schneidedraht den LCD-Bildschirm leicht vom Schutzglas (Touchscreen) zu trennen. Der Druck, den die Pumpe ausüben kann, beträgt 0,12 MPa. Ebenfalls im Lieferumfang enthalten ist eine Silikonplatte mit Löchern, durch die Luft zur Pumpe strömen kann. Dadurch wird die Pumpe effizienter, da sie Unebenheiten besser abdichtet. Die Vorwärmung kann auch zum Erwärmen von Leiterplatten (PCBs) verwendet werden, um die Nachbearbeitung von BGA-Chips mit Heißluftstationen zu erleichtern. Die Temperatur kann im Bereich von 50 - 200°C gewählt werden. Die Beheizung erfolgt durch zwei Heizelemente mit einer Leistung von 150 W. Die Größe der Aluminium-Heizplatte beträgt 200x110 mm und kann für Geräte mit Displays bis zu 7 Zoll verwendet werden. Die gesamte Wärmestation ist aus Metall gefertigt. Der Yihua 946A Vorwärmer wird von einer fortschrittlichen PID-Regelung mit breiter Kalibrierungsmöglichkeit gesteuert. Neben der Silikonunterlage ist auch ein Paar Griffe mit Schneidedraht im Lieferumfang enthalten. Wir empfehlen den Kauf von zusätzlichem Schneidedraht für die Erwärmung.

Kompaktes Vorheizgerät Kaisi K-812 für die direkte Kontakterwärmung von Touchscreens von Mobiltelefonen (Samsung, HTC, LG, iPhone, Nokia, Microsoft, Huawei,...) und Tablets mit kleinerer Diagonale zwecks deren Demontage und Austausch. Durch die Erwärmung wird der Klebstoff, der die Abdeckfolien mit dem LCD-Panel verbindet, gelockert, und das Entfernen von gerissenen Abdeckfolien ohne Beschädigung des LCD-Panels selbst ist viel einfacher und die Erfolgsquote des Verfahrens ist wesentlich höher. Im Vergleich zu einer herkömmlichen Heißluftpistole, die am häufigsten zum Aufheizen eines Bildschirms verwendet wird, ist die Verwendung einer Heißluftpistole für LCD-Bildschirme wesentlich schonender, da es nicht zu Temperaturüberschreitungen durch ungleichmäßige Wärmezufuhr kommt. Die Wärme wird gleichmäßig verteilt und jeder Teil des Displays hat die gewählte Temperatur. Das Vorheizen kann auch zum Erwärmen von Leiterplatten (PCBs) verwendet werden, um die Nacharbeit von BGA-Chips mit Heißluftstationen zu erleichtern. Die Temperatur des Kaisi K-812 kann in zwei festen Werten von 80°C oder 120°C gewählt werden. Die untere für die Erwärmung von LCD-Modulen und die obere für die Vorwärmung von Leiterplatten. Der LCD-Vorwärmer wird mit einem Silikonkissen geliefert, das auf die Heizplatte gelegt wird und als Schutz vor Kratzern auf dem Telefon oder Tablet dient, während es Unebenheiten zwischen dem Rahmen und dem Glas der Telefonabdeckung ausgleicht. Die Größe der Heizplatte beträgt 13x18cm und kann für Geräte mit Displays bis zu 6 Zoll verwendet werden. Die gesamte Wärmestation ist aus Metall.

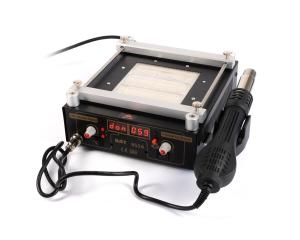

Das Gerät wird zum Vorwärmen der Leiterplatte verwendet. Das erleichtert das Arbeiten mit einer klassischen HotAir-Station - man muss die Bauteile beim Löten nicht so stark aufheizen, wie es bei der ausschließlichen Verwendung von Heißluft der Fall ist. Sie ist daher schonender für die Teile und beschleunigt das Löten; die kürzere Heißlufterwärmung verringert das Risiko, dass Teile "abblasen". Zum Löten kann es nur in Verbindung mit einer Heißluft-Lötstation verwendet werden. Größe und Design dieses Vorwärmers machen ihn zu einer vielseitigen Montageplattform für die Nacharbeit von oberflächengelöteten Bauteilen; natürlich nur in Verbindung mit einem Vorwärmer-Heißluft- oder Vorwärmer-Infrarot-Lötsystem. Dieses Modell ist mit einer 90-W-Heißluftpistole mit Temperaturregelung von 200-480 °C ausgestattet. Die Heizfläche beträgt 120x1200mm (Abmessungen der Heizeinheit) Die maximale Abmessung für die Montage der Platte im Halter (der Halter ist verstellbar) beträgt 165x210mm

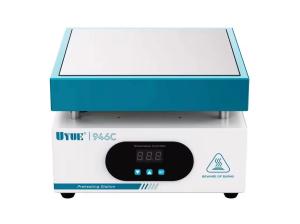

Station für die direkte Kontakterwärmung von Bauteilen durch Auflegen auf eine Heizplatte. Die Heizfläche beträgt 200x200 mm und hat im Gegensatz zur HT-R260 Station keinen unbeheizten Teil zum Abkühlen der gelöteten Bauteile, indem diese auf den kalten Teil gezogen werden. Die Aluminiumplatte wird von zwei Heizelementen mit einer Gesamtleistungsaufnahme von 800 W gleichmäßig über die gesamte Fläche auf die gewählte Temperatur erhitzt.

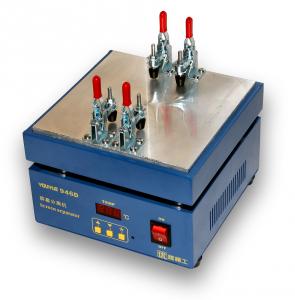

Station zur direkten Kontakterwärmung von geklebten LCD- und Touchscreen-Modulen für die Demontage. Das gesamte Displaymodul und der verklebte Digitizer werden exakt auf die eingestellte Temperatur erwärmt. Hebelklemmen sorgen für den perfekten Druck des Displaymoduls auf die Heizplatte und dessen gleichmäßige Erwärmung. Die Hebelklemmen dienen nicht nur zum Andrücken des Touchscreens während der Erwärmung, sondern auch während des eigentlichen Trennvorgangs der beiden verklebten Komponenten mit Hilfe eines Schneiddrahtes (diesen speziellen Molybdändraht und Griffe zum Klemmen finden Sie in unserem Angebot).

Station zur direkten Kontakterwärmung von kleinen und großen LCD- und Touchscreen-Modulen von Mobiltelefonen (Samsung, HTC, LG, Iphone und andere...) und Tablets mit großer Diagonale (Samsung, Ipad, Acer.... und andere) zum Zweck ihrer Demontage. Das gesamte Displaymodul und der aufgeklebte Digitizer werden exakt auf die eingestellte Temperatur erwärmt. Die Hebelklemmen gewährleisten einen perfekten Druck des Anzeigemoduls auf die Heizplatte und dessen gleichmäßige Erwärmung.

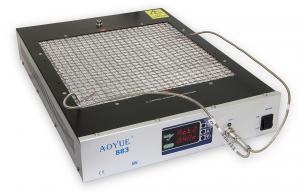

Digital gesteuerte iR-Vorwärmung mit einer großen Heizfläche - 280 x 270 mm - und einem Temperaturfühler über der Heizfläche für eine genauere Erfassung der tatsächlichen Temperatur. Die aktuelle Temperatur wird auf einer segmentierten LED-Anzeige angezeigt. Auf demselben Display sehen Sie die gewählte Temperatur im Einstellmodus.

Mehrzweck-Leiterplattenhalter für Grundplatten kleinerer Geräte, insbesondere für tragbare Elektronik. Sie ermöglicht das einfache Einspannen von Leiterplatten bis zu einer Breite von 195 mm. Der Abstand der Halterungen auf den beweglichen Schienen ist zwischen 25-85 mm einstellbar. Die Höhe der Bank ist durch Verschrauben der Füße von ca. 70 bis 105 mm über der Grundplatte einstellbar. Die Werkbank eignet sich für die Montage von Leiterplatten bei Arbeiten mit Mikroskop, Heißluft, Vorwärmung, Infrarotlöten, Entlöten usw.

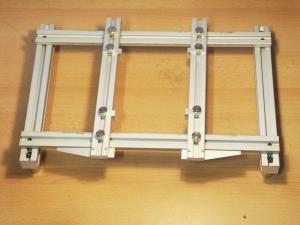

Universelle Werkbank zur Montage der Leiterplatte über dem Infrarot-Vorwärmer. Die Halterung ist aus Aluminiumprofilen gefertigt und ermöglicht eine einfache und schnelle Konfiguration entsprechend den Abmessungen der Leiterplatte. Die Arbeitsebene des Tisches ist mit vier Schrauben in der Höhe verstellbar und passt sich so allen iR-Vorwärmertypen an. Die maximale Leiterplattengröße, die eingespannt werden kann, beträgt 39 x 29 cm.

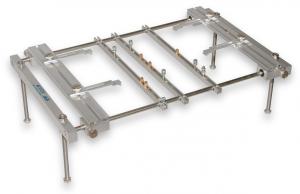

Halterung für Leiterplatten beliebiger Form bis zu einer maximalen Breite von 305 mm. Das ausgeklügelte System der drehbaren und ausziehbaren Schnellspannarme kann runde oder ovale Leiterplatten problemlos aufnehmen. Drei Hilfsrillenschienen sollen die Leiterplatte speziell unter der Lötstelle zusätzlich fixieren und ein Durchhängen der Leiterplatte bei Erwärmung der Lötstelle verhindern.

Zusätzliche positionierbare Befestigung am Hocker Typ 668 zur nahtlosen Befestigung von Platten mit komplizierten Formen. Verkauft pro Stück - rüsten Sie die benötigte Menge für die Bretter, mit denen Sie arbeiten, nach.
