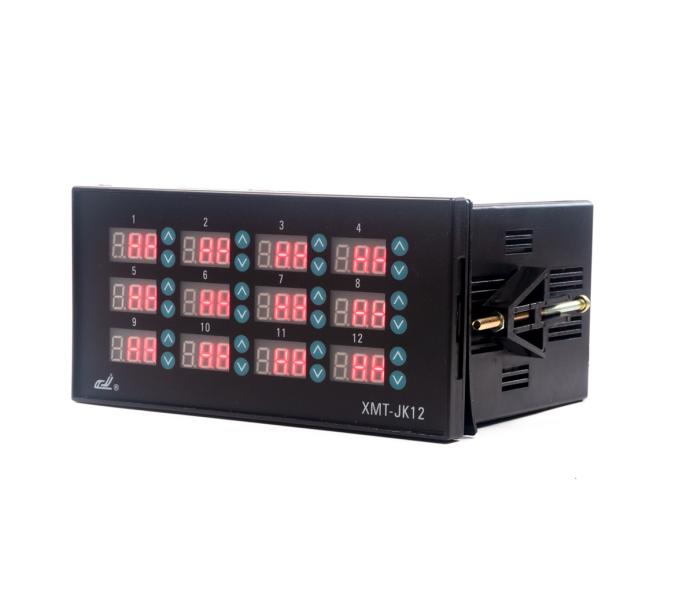

12-Kanal-PID-Industrieregler SSR 12V/20mA

Waren in Aktion

Zwölfkanaliger programmierbarer PID-Regler mit 12V/20mA-Steuerung für acht SSR-Relais zur Steuerung und Automatisierung.

Der PID-Regler ist ein stetiger Regler, der aus einem Proportional-, einem Integrations- und einem Differenzialteil besteht. In fortsetzung des Textes

Produkt-Code:

104243

Varianten:

vorrätig
12-Kanal-PID-Industrieregler SSR 12V/20mA 104243 https://www.hotair.at/images/produkty/2/4563/12-kanalovy-pid-prumyslovy-regulator-ssr-12v-20ma_1615360621.jpg
Cena: 11058.00
Dostupnost: vorrätig
Preis mit Mehrwertsteuer Preis ohne Mehrwertsteuer
506,09 € 480,78 € 400,65 €
ks
Zwölfkanaliger programmierbarer PID-Regler mit 12V/20mA-Steuerung für acht SSR-Relais zur Steuerung und Automatisierung.

Der PID-Regler ist ein stetiger Regler, der aus einem Proportional-, einem Integrations- und einem Differenzialteil besteht. In Kontrollsystemen wird sie vor der kontrollierten Strecke platziert. Die Regelabweichung wird dem Regler zugeführt und die Stellgröße ( EIN/AUS ) wird ausgegeben. Es ist für die Steuerung von Industrieanlagen und die Steuerung/Automatisierung von Heizöfen, Lötanlagen und anderen wärmeabhängigen Maschinen konzipiert. Mit dem Regler kann die Temperatur von bis zu zwölfverschiedenen Gerätenoder Heizelementen sehr genau geregelt werden. Der Regler arbeitet nach dem Prinzip des Schaltens des Ausgangs mit der Rückmeldung eines Temperaturfühlers. Alle Konstanten und Parameter können für eine optimale Temperaturregelung und Schaltung eingestellt und abgestimmt werden. Der PID-Regler ist wesentlich genauer als jede Thermostatlösung.

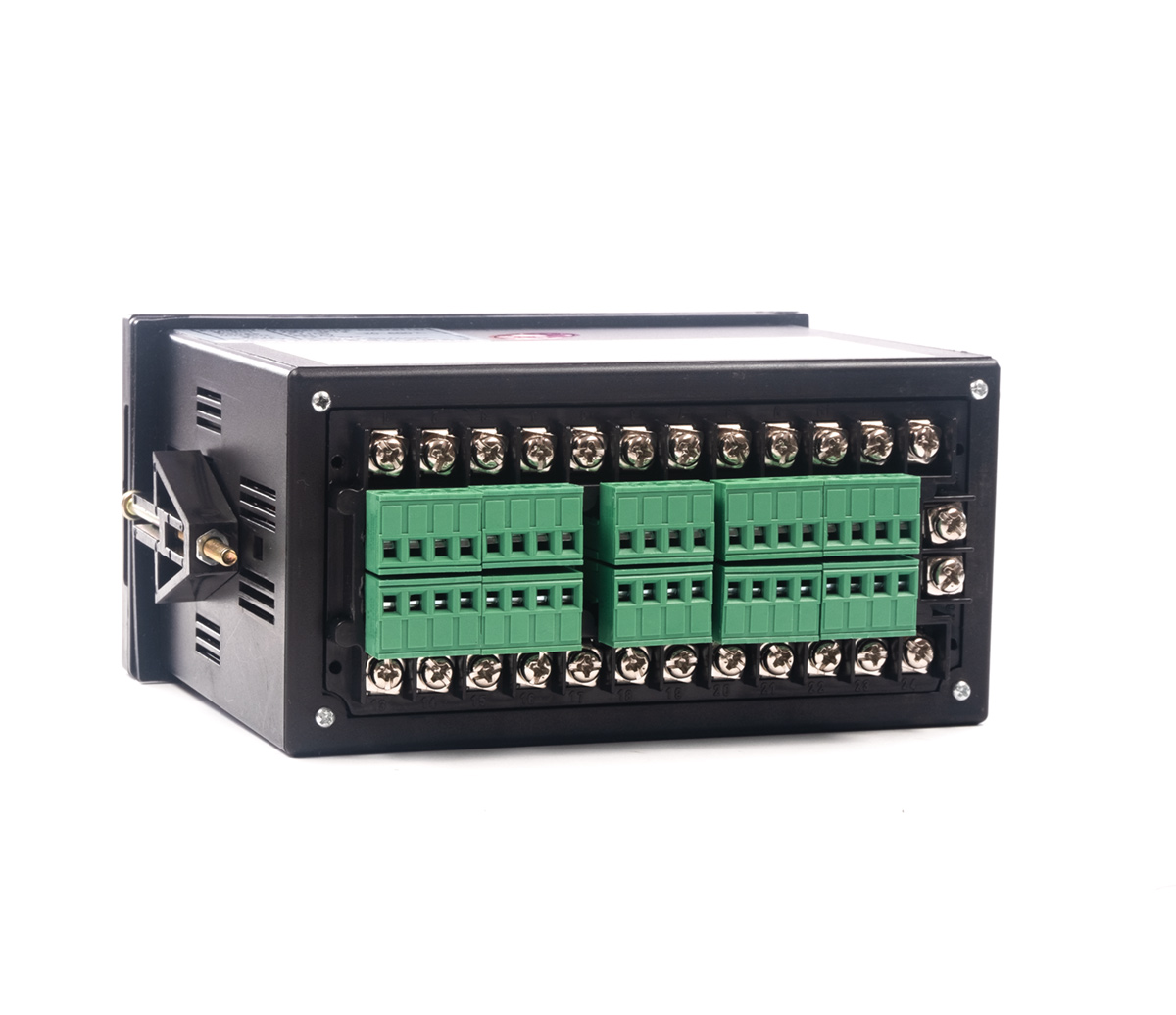

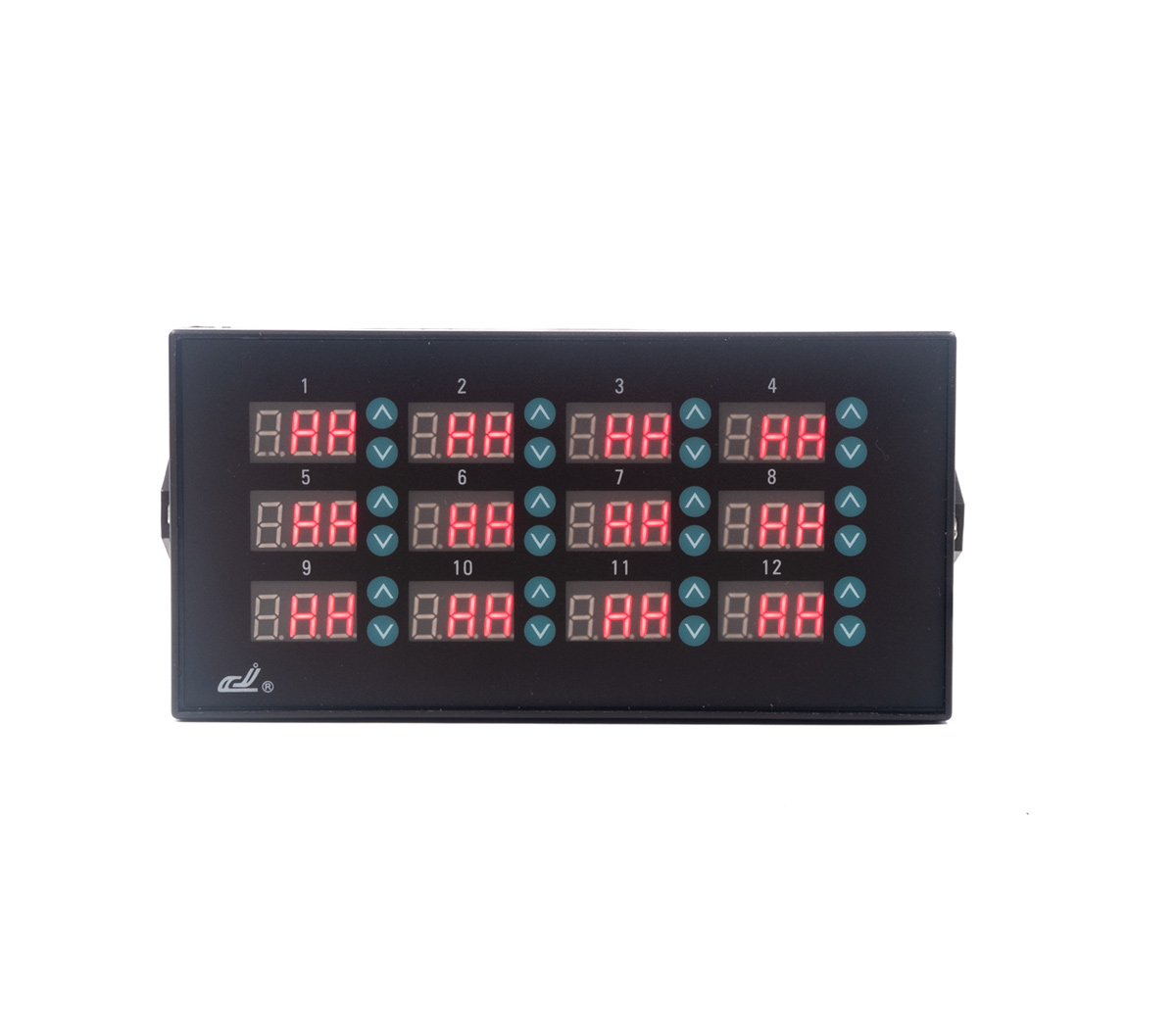

Der 12-Kanal-Controller mit roten LED-Anzeigen ist für den Einbau in die Gerätetafel vorgesehen. Der PID-Regler verfügt über 12 Eingänge für PT100-Temperatursensoren und einen 12V/20mA-Spannungsausgang zur Steuerung von 12 SSR-Relais. Alle erforderlichen Parameter können im Menü des Reglers eingestellt werden: SC, P, I, d, At, Hy.


Kompatible Temperatursensoren

Einstellungsmöglichkeiten:
SC - Fehlerkorrektur
P - proportionale Beziehung
I - Integralzeit
d - Differenzenverhältnis
At - Autotune
Hy- Hysterese Einstellung


Verpackungsinhalt:PID-Regler
Parameter
Anzahl der Kanäle 12
Stromversorgung 230V/HZ
Eingabe temperatursensor
Ausgabe 12V/20mA zur Steuerung des SSR-Relais
Abtastrate 1x/1s
Anzeige lED-Anzeige - rot
Temperatursensoren pT100
Temperaturbereich -100 bis 1600℃ (je nach Art des Wärmefühlers)
Betriebstemperatur -10-50.0 ℃
Otovr für Einbau 152x76x130mm BxHxT
Abmessungen 160x80x145mm BxHxT
Gewicht 700g
Gewicht der Verpackung [kg]:0.7 kg
Weitere Parameter
Anzahl der Kanäle 12
Stromversorgung 230V/HZ
Eingabe temperatursensor
Ausgabe 12V/20mA zur Steuerung des SSR-Relais
Abtastrate 1x/1s
Anzeige lED-Anzeige - rot
Temperatursensoren pT100
Temperaturbereich -100 bis 1600℃ (je nach Art des Wärmefühlers)
Betriebstemperatur -10-50.0 ℃
Otovr für Einbau 152x76x130mm BxHxT
Abmessungen 160x80x145mm BxHxT
Gewicht 700g
Gewicht der Verpackung [kg]:0.7 kg
