PID-Regler mit 8 Eingängen und Relais 230V/3A

Programmierbarer PID-Regler mit acht Kanälen und 230V/3A-Ausgangsrelais zur Steuerung und Automatisierung.

Der PID-Regler ist ein stetiger Regler, der aus einem Proportional-, einem Integrations- und einem Differenzialteil besteht. In Kontrollsystemen fortsetzung des Textes

Produkt-Code:

104242

Varianten:

vorrätig (1 St.)
PID-Regler mit 8 Eingängen und Relais 230V/3A 104242 https://www.hotair.at/images/produkty/2/4469/panelovy-pid-regulator-8-vstupu-s-rele-230v-3a_1609925625.jpg
Cena: 7320.00
Dostupnost: vorrätig 1 St.
Preis mit Mehrwertsteuer Preis ohne Mehrwertsteuer
318,26 € 265,22 €
ks
Programmierbarer PID-Regler mit acht Kanälen und 230V/3A-Ausgangsrelais zur Steuerung und Automatisierung.

Der PID-Regler ist ein stetiger Regler, der aus einem Proportional-, einem Integrations- und einem Differenzialteil besteht. In Kontrollsystemen wird er vor der kontrollierten Strecke platziert. Die Regelabweichung wird dem Regler zugeführt und die Stellgröße ( EIN/AUS ) wird ausgegeben. Es ist für die Steuerung von Industrieanlagen und die Steuerung/Automatisierung von Heizöfen, Lötanlagen und anderen wärmeabhängigen Maschinen konzipiert. Mit dem Regler kann die Temperatur von bis zu acht verschiedenen Geräten oder Heizelementen sehr genau geregelt werden. Der Regler arbeitet nach dem Prinzip des Schaltens des Ausgangs mit der Rückmeldung eines Temperaturfühlers. Alle Konstanten und Parameter können eingestellt und angepasst werden, um eine optimale Temperaturregelung und Schaltung zu gewährleisten. Der PID-Regler ist wesentlich genauer als jede Thermostatlösung.

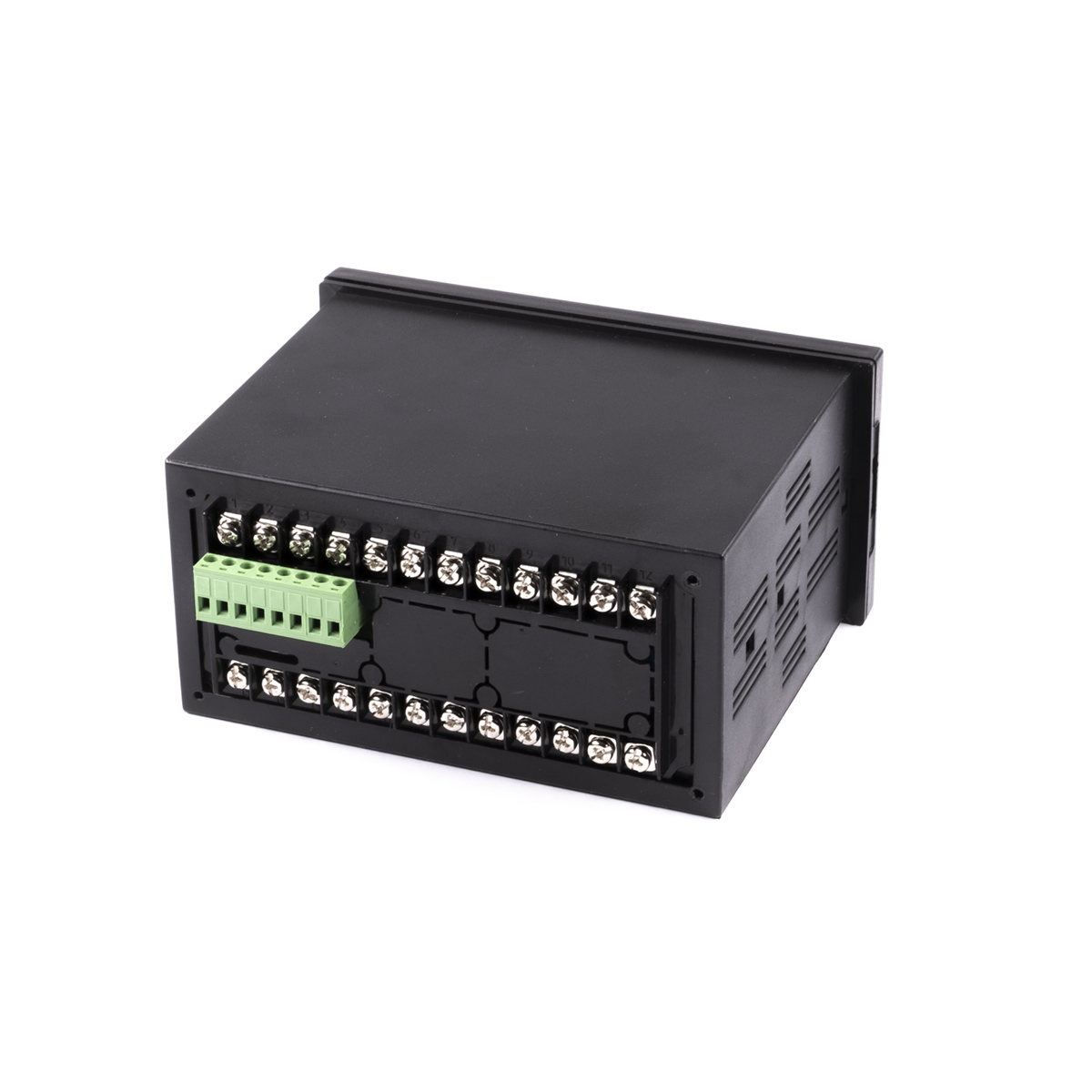

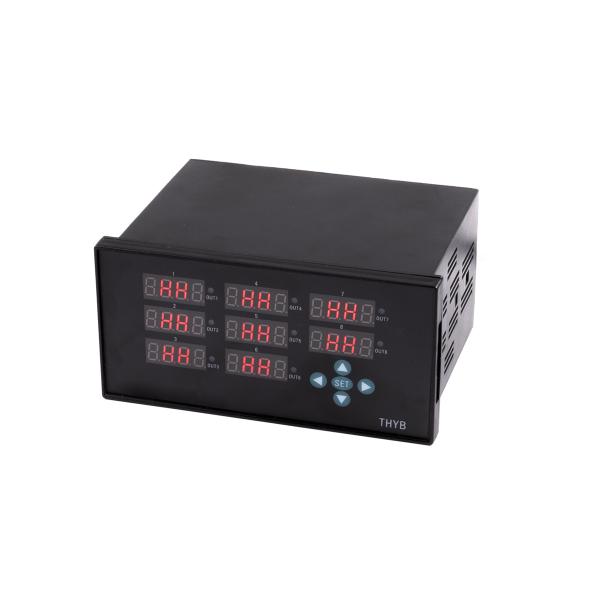

Der Acht-Kanal-Controller mit roten LED-Anzeigen ist für den Einbau in die Gerätetafel vorgesehen. Der PID-Regler ist mit acht Temperaturfühlereingängen (K,E,S,J) und acht 230V/3A AC-Relaisausgängen zur Gerätesteuerung ausgestattet. Alle erforderlichen Parameter können im Menü des Reglers eingestellt werden.


Kompatible Temperatursensoren


Einstellungsmöglichkeiten:
SC - Fühlerkorrektur - Voreinstellung 0 (Abgleich/Kalibrierung des Thermoelementes des Kanals)
P - Proportionalitätsband - Standardwert 0
I - Integrationskomponente - Standardwert 100
d - abgeleitete Komponente - Standardwert 25
At - Autotuning - Voreinstellung 0 (0-aus, 1-ein)
t - Zykluslänge in Sekunden - Standard 5 (SSR - 2-8), (Relais - 20), kürzerer Zyklus = höhere Genauigkeit = höherer Verschleiß an Relais oder Lastkontakten
HY - Hysterese des Reglers in Grad Celsius - Voreinstellung 1
Sn - Definition des angeschlossenen Thermoelementes - Voreinstellung 0 (K-Zelle), zulässige Werte 0-3, 0 - K-Zelle, 1 - E-Zelle, 2 - J-Zelle, 3 - S-Zelle
Add - Geräteadresse für RS485 - Voreinstellung 0
baud - Kommunikationsgeschwindigkeit für RS485 - Standardwert 9600
Cn - Kommunikation - Standardwert 0 (Kommunikation mit PC), 1 = Kommunikation mit Minidrucker



Verpackungsinhalt:PID-Regler
Parameter
Anzahl der Kanäle 8
Stromversorgung 230V/HZ
Eingabe temperatursensor
Ausgabe AC 230V/3A Relais
Abtastrate 1x/1s
Anzeige lED-Anzeige - rot
Temperatursensoren K,E,S,J
Kommunikation RS485
Temperaturbereich -100 bis 1600℃ (je nach Art des Wärmefühlers)
Betriebstemperatur -10-50.0 ℃
Otovr für Einbau 152x76x110mm BxHxT
Abmessungen 160x80x110mm BxHx
Gewicht 450g
Gewicht der Verpackung [kg]:0.5 kg
Weitere Parameter
Anzahl der Kanäle 8
Stromversorgung 230V/HZ
Eingabe temperatursensor
Ausgabe AC 230V/3A Relais
Abtastrate 1x/1s
Anzeige lED-Anzeige - rot
Temperatursensoren K,E,S,J
Kommunikation RS485
Temperaturbereich -100 bis 1600℃ (je nach Art des Wärmefühlers)
Betriebstemperatur -10-50.0 ℃
Otovr für Einbau 152x76x110mm BxHxT
Abmessungen 160x80x110mm BxHx
Gewicht 450g
Gewicht der Verpackung [kg]:0.5 kg
