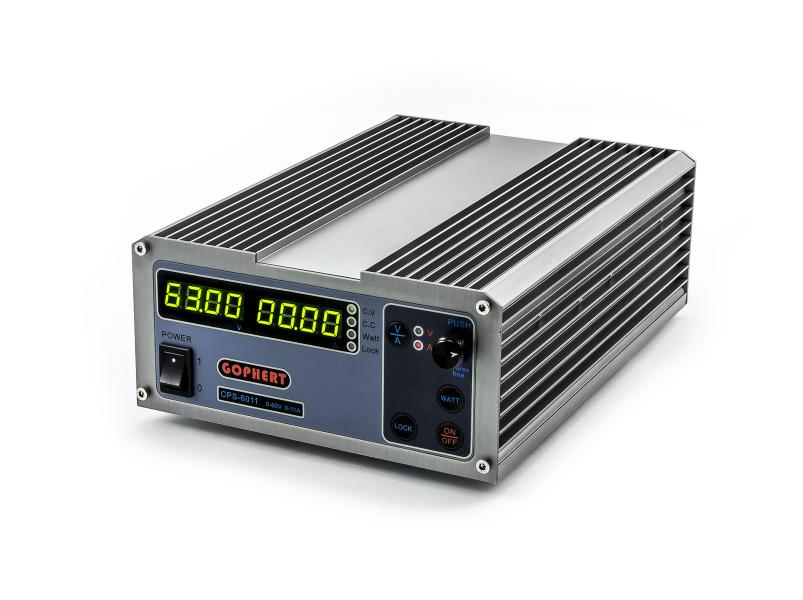

Leistungsstarkes DC-Laborschaltnetzteil Gophert CPS-6011 mit integriertem Wattmeter mit einer Ausgangsspannung
von 60V und einem Strom
von 11A für Anwendungen mit höheren Spannungs- und Stromanforderungen.
Das CPS-6011-Netzteil ist mikroprozessorgesteuert (MCU) und verfügt über eine sehr einfache Steuerung mit einem Drehgeber, mit dem die Einstellungen für Ausgangsstrom und -spannung vorgenommen werden können. Ein Schalter, der sich neben dem Drehregler befindet, dient zum Umschalten der Steuerung zwischen Strom und Spannung. Dieses gepulste Gleichstromnetzteil verfügt über zwei vierstellige Anzeigen für Spannung und Strom, einen Ausgangsschalter und eine Steuersperre. Das Netzteil kann in den Modi Konstantstrom (CC) und Konstantspannung (CV) betrieben werden, der aktuelle Status wird durch LEDs auf der rechten Seite des Displays angezeigt. Außerdem gibt es erweiterte Funktionen zur OVP-Überwachung, OCP-Überwachung, OTP und zum Schutz vor Ausgangskurzschlüssen. Das Netzteil wird durch einen eingebauten Lüfter gekühlt.
Das Netzteil verfügt außerdem über ein
integriertes Wattmeter, das auf Knopfdruck die aktuelle Leistung - also den Stromverbrauch der angeschlossenen Geräte - auf der Strommessanzeige anzeigt.

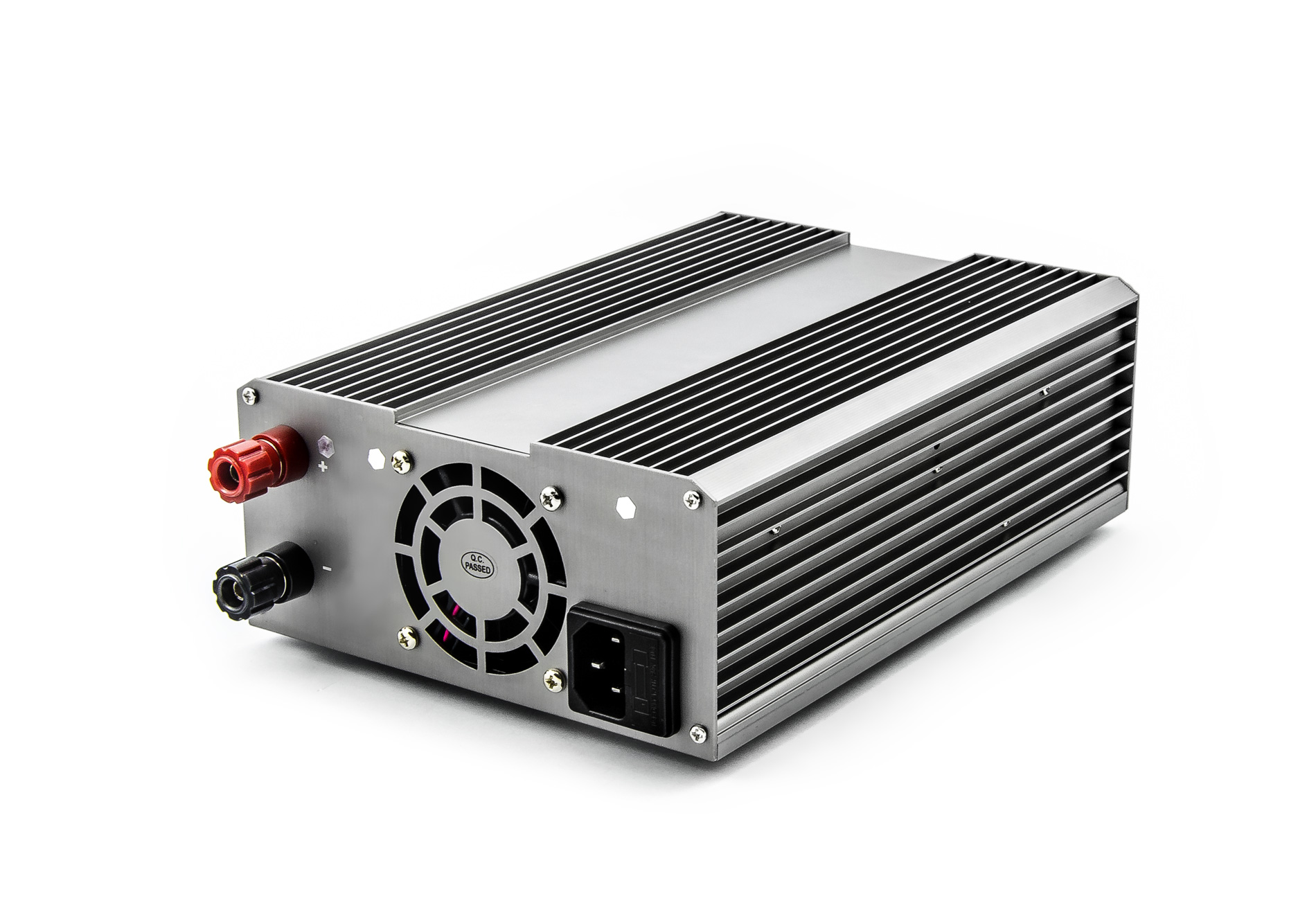

Das gesamte Netzteil ist mit 161(B) - 83(H) - 267(T) sehr klein, leicht tragbar und wiegt nur 1,56 kg, und das gesamte Gehäuse besteht aus einer profilierten Aluminiumlegierung. Aufgrund seiner Größe und Verarbeitung eignet es sich ideal für die Montage in Racks, Servicebuchten, platzbeschränkte Standorte und Anwendungen, bei denen das Netzteil häufig bewegt werden muss.
Parameter
Quelle im Labor |
---|
Art der Quelle | geschaltet |
Verbinden mit einem Computer | nein |
Symmetrische Stromversorgung | nein |
Quellmodus | CV (Konstante Spannung)CC (Konstantstrom) |
Messgeräte | digital |
Genauigkeit der Spannungsmessung | 0.3 % |
Genauigkeit der Strommessung | 0.3 % |
Restwelligkeit der Spannung | 3 mVeff |
Rippelstrom | < 30mA p-p |
Galvanische Trennung vom Netz | ja |
Versorgungsspannung | 230V/50Hz |
Abmessungen (Breite - Höhe - Tiefe) [mm] | 161-83-267 mm |
Gewicht der Verpackung [kg]: | 1.775 kg |
