Multifunktions-USB-Tester mit Lightning-, USB-C-, Mini-USB- und Micro-USB-Reduzierernzur Messung von Spannung, Strom und abgegebener Leistung von Ladegeräten, Powerbanks und USB-Anschlüssen sowie zur Prüfung der Kabelqualität.

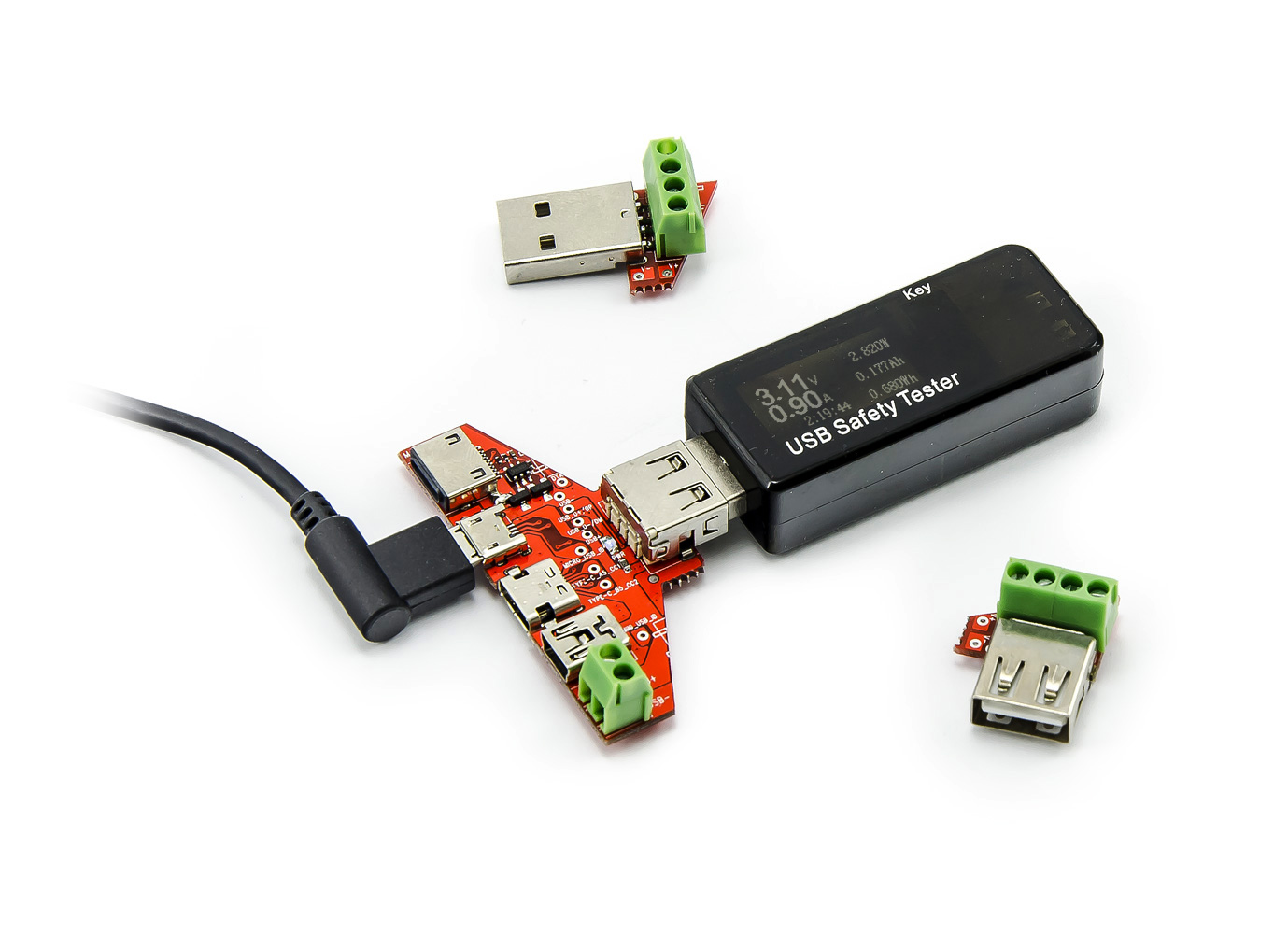

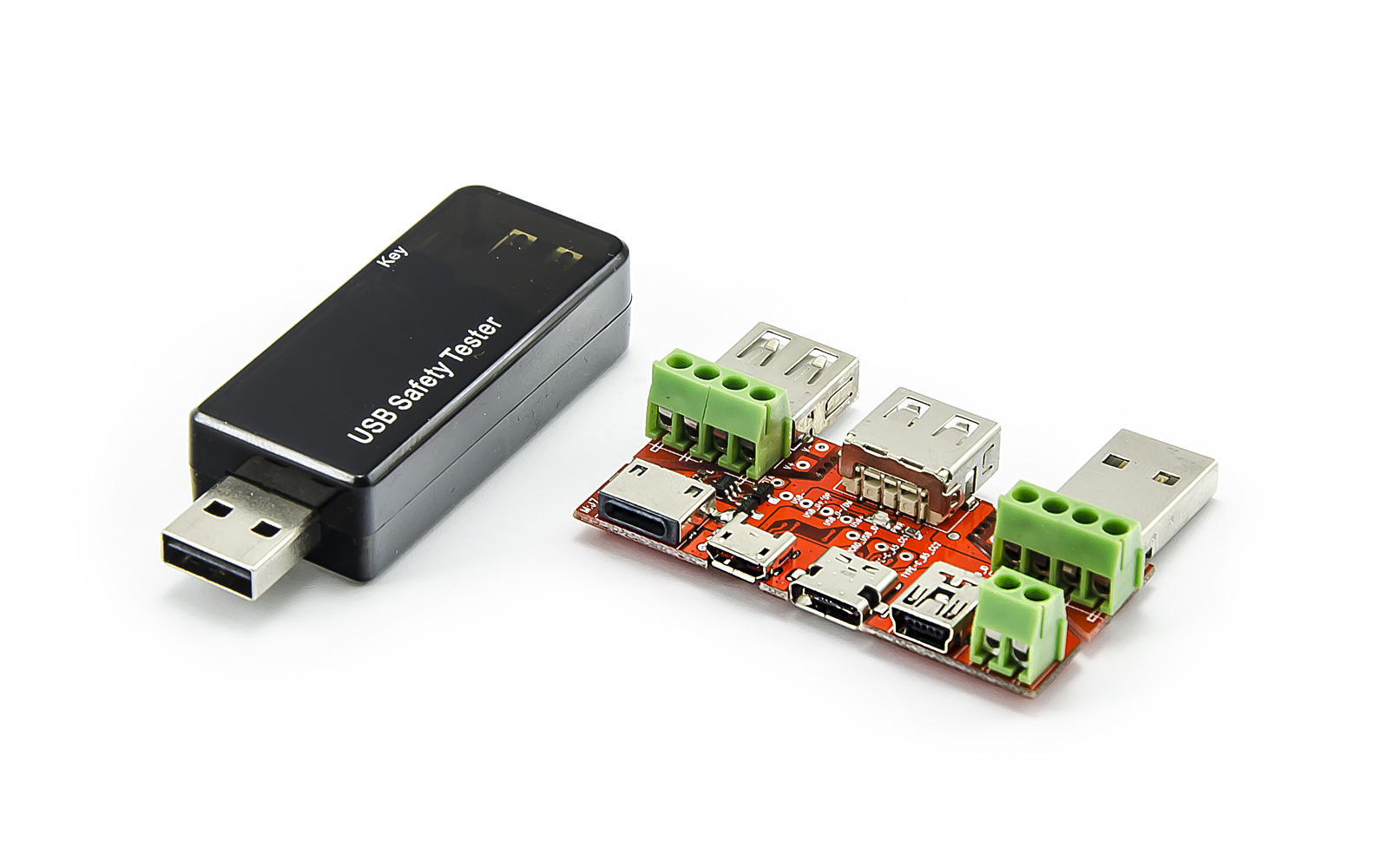

In Kombination mit der mitgelieferten Universalplatine mit allen handelsüblichen Anschlüssen kann jeder beliebige Ladegerät- oder Powerbank-Ausgang zur Messung der gewünschten Parameter angeschlossen werden. Das Board enthält außerdem zwei klassische USB-Anschlüsse - einen männlichen und einen weiblichen -, von denen Schraubklemmen abgeleitet sind, um die Vielseitigkeit zu erhöhen. So können auch Geräte ohne USB-Anschluss angeschlossen und gemessen werden.

Neben den grundlegenden Messgrößen verfügt der USB-Tester selbst über fortschrittliche Funktionen zur Berechnung des Gesamtstromverbrauchs in Wh und der Batteriekapazität in mAh. Mit diesem Multimeter können Sie den Stromverbrauch von angeschlossenen USB-Peripheriegeräten, mobilen Geräten und Zubehör messen.

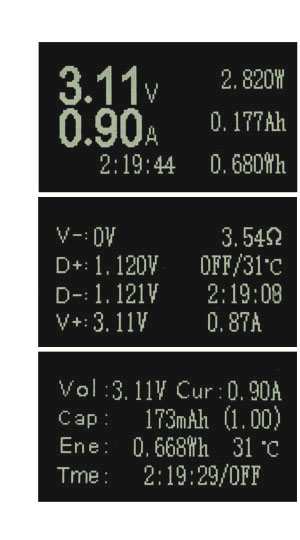

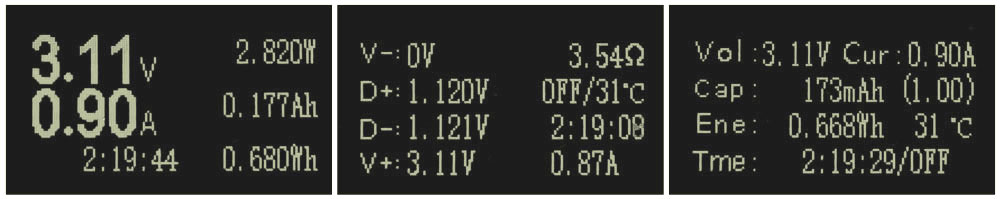

Der USB-Tester ist als Zwischenglied zwischen dem USB-Quellenanschluss und dem USB-Peripheriegerät in Reihe mit dem Stromkreis verbunden. Es verfügt über drei Anzeigemodi (siehe Abbildung unten), zwischen denen mit einer einzigen Taste umgeschaltet werden kann.

Der erste Bildschirm zeigt die grundlegenden Variablen an - Spannung und Stromstärke in einer vergrößerten Ansicht, dann die Leistungsaufnahme (W), die Batteriekapazität (Ah) und die abgegebene Gesamtleistung (Wh) sowie die Gesamtzeit. Die Zeit wird zur Berechnung der gesamten Batteriekapazität und der gesamten abgegebenen Energie verwendet und kann vor jeder Messung durch langes Drücken der Kontrolltaste zurückgesetzt werden.
Auf dem zweiten Bildschirm können Sie die Spannung jeder Leitung im USB einschließlich der Datenleitung, die Gesamtzeit, den Widerstand, die Temperatur und den Stromwert überwachen.
Das dritte Display bietet dann eine kompakte Anzeige aller Messgrößen, mit Ausnahme der USB-Datenleitung und des Widerstands.

Mit diesem Multimeter können Sie auch die Qualität von Ladekabeln für Handys und Tablets prüfen, was ein großer Vorteil ist. Die Originalkabel der Hersteller zeichnen sich durch einen geringen Spannungsabfall aus und sind daher in der Lage, ausreichend Strom zum Laden mobiler Geräte zu liefern. Nicht originale Kabel bestehen jedoch in der Regel aus minderwertigen Drähten, die einen hohen Widerstand aufweisen, was zu großen Spannungsabfällen und damit vor allem zu einem hohen Stromverbrauch führt. Wenn Sie diesen USB-Tester als Zwischenglied zwischen dem Ladegerät und dem Kabel mit dem mobilen Gerät verwenden, können Sie die Stromstärke messen und feststellen, ob das Kabel von guter Qualität ist oder nicht.

Sowohl die Anschlussplatine als auch der USB-Tester verfügen über doppelseitige USB-Anschlüsse, so dass Sie das Display des Testers immer sehen können.

Dieser multifunktionale USB-Tester ist ideal in Verbindung mit einem 35-W-USB-Netzteil, das separat erworben werden kann. Mit der Last kann dann z. B. die Gesamtkapazität von Batterien und Powerbanks geprüft werden.


Parameter:
Spannungsmessung: 3 - 30V (5-stellige Auflösung)
Strommessung: 0 - 5.100A (5 Ziffern Auflösung)
Messung der Batteriekapazität: 0 - 99999mAh
Wh-Messung: 0 - 999Wh
Temperaturmessung: 0 - 80°C
Leistungsmessung: 0 - 299W
Maximale Berechnungszeit Ah und Wh: 1000h
Messgeschwindigkeit 0,5s
Bildschirmauflösung: 128x64px
Stromversorgung: vom gemessenen Gerät

Kompatibel mit USB 1.1, USB 2.0 und USB 3.0 (3.1)
Unterstützt Qualcomm QC3.0, QC2.0, BC1.2 und Apple 2.4A Schnellladung
Der USB-Tester hat die Größe eines größeren USB-Sticks - 65 x 25 x 15 mm.

Stecker PCB
Anschlüsse: USB f/m, USB mini, micro USB, USB-C, Apple Lightning, Klemmleiste +/-
Abmessungen der Leiterplatte: 65x25mm
